Заземление переносное ЗПЛ-1-0/5СИП-16 (устройство с пятью модулями для подключения через адаптеры к трем фазным проводам, нулевому проводу и к проводу уличного освещения) предназначено для защиты людей от поражения электрическим током, работающих на отключенных участках воздушных линий электропередач с самонесущими изолированными проводами (СИП), в случае ошибочного представления напряжения на этот участок или наведенного напряжения.
Заземление переносное ЗПЛ-1-0/5СИП-16 предназначено для эксплуатации в климатических условиях В категории 1 по ГОСТ -15150.

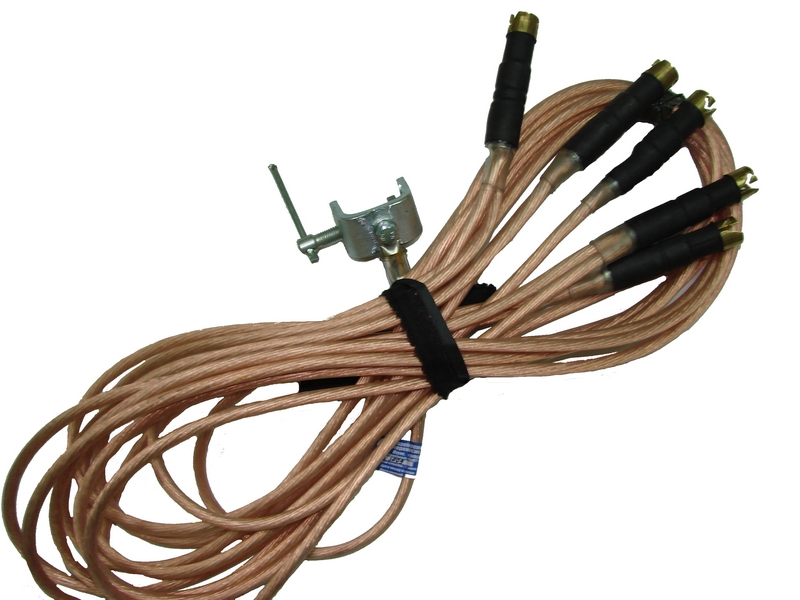

Рис 1 Заземление переносное ЗПЛ-1-0/5СИП-16
Основные технические и качественные характеристики:
|
Наименование параметра |
Значение |
|
Номинальное напряжение электроустановок, кВ |
1 |
|
Количество байонетных модулей (штепсельных патронов) |
5 |
|
Длина заземляющего провода-спуска, м * |
10 |
|
Длина каждого закорачивающего (межфазного) провода, м * |
1,5 |
|
Сечение провода, мм. кв. |
16 |
|
Ток термической стойкости, 3сек., кА |
2,5 |
|
Масса заземления, кг, не более |
2,8 |
* по желанию заказчика длины проводов могут быть изменены
Состав и устройство заземления переносного ЗПЛ-1-0/5СИП-16:

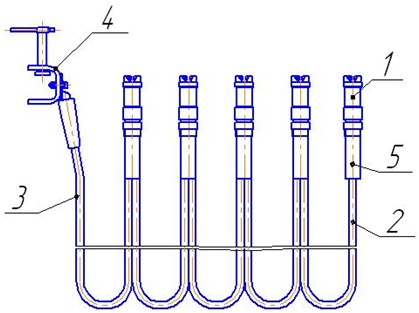

Рис 2 Конструкция заземления переносного ЗПЛ-1-0/5СИП-16
Заземление ЗПЛ-1-0/5СИП-16 состоит из:
- Байонетных изолированных модулей (штепсельных патронов) (поз. 1); - закорачивающих межфазных проводников (поз.2), в прозрачной полимерной оболочке; - заземляющего провода-спуска (поз.3) в прозрачной полимерной оболочке; - заземляющей стальной струбцины (поз.4); - штыря-заземлителя (поставляется по дополнительному заказу Потребителя).
