Серия ESR DC ~ AC, трехфазные стандартные и повышенного напряжения
(номинальный ток указан для резистивной нагрузки)
| Тип |
Стандартный |
| Модель |
ESR-25DA |
ESR-40DA |
ESR-60DA |
ESR-80DA |
ESR-100DA |
| Номинальный ток нагрузки |
25 А |
40 А |
60 А |
80 А |
100 А |
| I2t для предохранителей |
259 A2s |
664 A2s |
1800 A2s |
3200 A2s |
7200 A2s |
| Макс. кратковрем. ток |
275 A |
410 A |
850 A |
1200 A |
1750 A |
| Пиковое напряжение |
1200 VAC |
| Диапазон напряжения нагрузки |
24-380 VAC |
| Тип |
Повышенного напряжения |
| Модель |
ESR-25DA-H |
ESR-40DA-H |
ESR-60DA-H |
ESR-80DA-H |
ESR-100DA-H |
| Номинальный ток нагрузки |
25 А |
40 А |
60 А |
80 А |
100 А |
| I2t для предохранителей |
259 A2s |
664 A2s |
1800 A2s |
3200 A2s |
7200 A2s |
| Макс. кратковрем. ток |
275 A |
410 A |
850 A |
1200 A |
1750 A |
| Пиковое напряжение |
1200 VAC |
| Диапазон напряжения нагрузки |
90-480 VAC |
Общая спецификация
| Управляющее напряжение "Включено" |
4-32 VDC |
| Состояние "Выключено" |
< 3.0 VDC |
| Потребляемый ток |
не более 30 мА |
| Метод управления тиристорами |
коммутация при переходе через ноль |
| Ток утечки |
5 мА |
| Время отклика |
8.3 мС (60 Гц) |
| Защита от перегрева |
Выкл. свыше 120 °С, перезапуск ниже 110 °С |
| Предельный импульс напряжения |
2 кВ (EN61000-4-4) |
| Диэлектрическая прочность |
4 кВ среднеквадр. знач. (EN60950 / VDE0805) |
| Прочность изоляции |
100 МОм / 500 VDC (EN60950 / VDE0805) |
| Условия окружающей среды |
-40 °C ~ +80 °C; 35- 85 % отн. влажности |

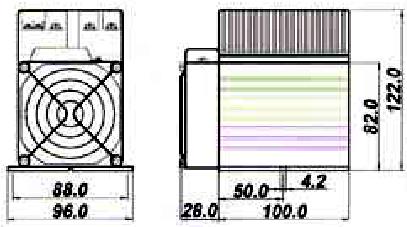

| Габаритные размеры |

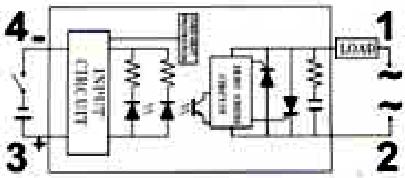

Диаграмма подключения |
| ESR-xxDA / ESR-xxDA-H |

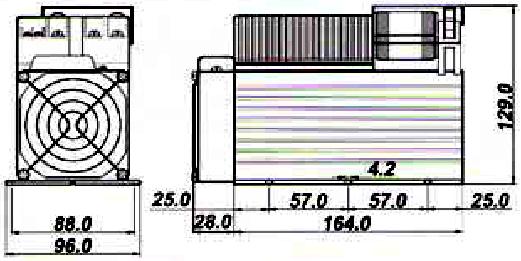

ESR-xxx+HeatSink (HS-ESR-100)+Fan |
 |
 |
|
 |
Серия ESR+ DC ~ AC, трехфазные стандартные и повышенного напряжения
| Тип |
Стандартный |
| Модель |
ESR-40DA+ |
ESR-60DA+ |
ESR-80DA+ |
ESR-100DA+ |
| Номинальный ток нагрузки |
40 А |
60 А |
80 А |
100 А |
| I2t для предохранителей |
664 A2s |
1800 A2s |
3200 A2s |
7200 A2s |
| Предохранитель |
40 A / 600 VAC |
63 A / 600 VAC |
80 A / 600 VAC |
100 A / 600 VAC |
| Макс. кратковрем. ток |
410 A |
850 A |
1200 A |
1750 A |
| Пиковое напряжение |
1200 VAC |
| Диапазон напряжения нагрузки |
24-380 VAC |
| Тип |
Повышенного напряжения |
| Модель |
ESR-40DA-H+ |
ESR-60DA-H+ |
ESR-80DA-H+ |
ESR-100DA-H+ |
| Номинальный ток нагрузки |
40 А |
60 А |
80 А |
100 А |
| I2t для предохранителей |
664 A2s |
1800 A2s |
3200 A2s |
7200 A2s |
| Предохранитель |
40 A / 600 VAC |
63 A / 600 VAC |
80 A / 600 VAC |
100 A / 600 VAC |
| Макс. кратковрем. ток |
650 A |
850 A |
1200 A |
1750 A |
| Пиковое напряжение |
1200 VAC |
| Диапазон напряжения нагрузки |
90-480 VAC |
Общая спецификация
| Управляющее напряжение "Включено" |
4-32 VDC |
| Состояние "Выключено" |
< 3.0 VDC |
| Потребляемый ток |
не более 30 мА |
| Метод управления тиристорами |
коммутация при переходе через ноль |
| Ток утечки |
5 мА |
| Время отклика |
8.3 мС (60 Гц) |
| Защита от перегрева |
Выкл. свыше 120 °С, перезапуск ниже 110 °С |
| Предельный импульс напряжения |
2 кВ (EN61000-4-4) |
| Диэлектрическая прочность |
4 кВ среднеквадр. знач. (EN60950 / VDE0805) |
| Прочность изоляции |
100 МОм / 500 VDC (EN60950 / VDE0805) |
| Условия окружающей среды |
-40 °C ~ +80 °C; 35- 85 % отн. влажности |
| Габаритные размеры |

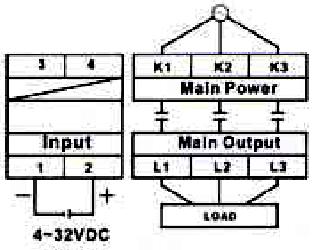

Диаграмма подключения |
 |
 |
Серия ESR AC ~ AC, трехфазные стандартные и повышенного напряжения
(номинальный ток указан для резистивной нагрузки)
| Тип |
Стандартный |
| Модель |
ESR-25AA |
ESR-40AA |
ESR-60AA |
ESR-80AA |
ESR-100AA |
| Номинальный ток нагрузки |
25 А |
40 А |
60 А |
80 А |
100 А |
| I2t для предохранителей |
259 A2s |
664 A2s |
1800 A2s |
3200 A2s |
7200 A2s |
| Макс. кратковрем. ток |
275 A |
410 A |
850 A |
1200 A |
1750 A |
| Пиковое напряжение |
1200 VAC |
| Диапазон напряжения нагрузки |
24-380 VAC |
| Тип |
Повышенного напряжения |
| Модель |
ESR-25AA-H |
ESR-40AA-H |
ESR-60AA-H |
ESR-80AA-H |
ESR-100AA-H |
| Номинальный ток нагрузки |
25 А |
40 А |
60 А |
80 А |
100 А |
| I2t для предохранителей |
259 A2s |
664 A2s |
1800 A2s |
3200 A2s |
7200 A2s |
| Макс. кратковрем. ток |
275 A |
410 A |
850 A |
1200 A |
1750 A |
| Пиковое напряжение |
1200 VAC |
| Диапазон напряжения нагрузки |
90-480 VAC |
Общая спецификация
| Управляющее напряжение "Включено" |
20-265 V AC/DC |
| Состояние "Выключено" |
< 10 V AC/DC |
| Потребляемая мощность |
не более 3 VA |
| Метод управления тиристорами |
коммутация при переходе через ноль |
| Ток утечки |
5 мА |
| Время отклика |
8.3 мС (60 Гц) |
| Защита от перегрева |
Выкл. свыше 120 °С, перезапуск ниже 110 °С |
| Предельный импульс напряжения |
2 кВ (EN61000-4-4) |
| Диэлектрическая прочность |
4 кВ среднеквадр. знач. (EN60950 / VDE0805) |
| Прочность изоляции |
100 МОм / 500 VDC (EN60950 / VDE0805) |
| Условия окружающей среды |
-40 °C ~ +80 °C; 35- 85 % отн. влажности |

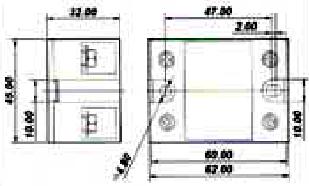

| Габаритные размеры |
Диаграмма подключения |
| ESR-xxAA / ESR-xxAA-H |
ESR-xxx+HeatSink (HS-ESR-100)+Fan |
 |
 |
|
 |
Серия ESR+ AC ~ AC, трехфазные стандартные и повышенного напряжения
(номинальный ток указан для резистивной нагрузки)
| Тип |
Стандартный |
| Модель |
ESR-40AA+ |
ESR-60AA+ |
ESR-80AA+ |
ESR-100AA+ |
| Номинальный ток нагрузки |
40 А |
60 А |
80 А |
100 А |
| I2t для предохранителей |
664 A2s |
1800 A2s |
3200 A2s |
7200 A2s |
| Предохранитель |
40 A / 600 VAC |
63 A / 600 VAC |
80 A / 600 VAC |
100 A / 600 VAC |
| Макс. кратковрем. ток |
410 A |
850 A |
1200 A |
1750 A |
| Пиковое напряжение |
1200 VAC |
| Диапазон напряжения нагрузки |
24-380 VAC |
| Тип |
Повышенного напряжения |
| Модель |
ESR-40AA-H+ |
ESR-60AA-H+ |
ESR-80AA-H+ |
ESR-100AA-H+ |
| Номинальный ток нагрузки |
40 А |
60 А |
80 А |
100 А |
| I2t для предохранителей |
664 A2s |
1800 A2s |
3200 A2s |
7200 A2s |
| Предохранитель |
40 A / 600 VAC |
63 A / 600 VAC |
80 A / 600 VAC |
100 A / 600 VAC |
| Макс. кратковрем. ток |
410 A |
850 A |
1200 A |
1750 A |
| Пиковое напряжение |
1200 VAC |
| Диапазон напряжения нагрузки |
90-480 VAC |
Общая спецификация
| Управляющее напряжение "Включено" |
20-265 V AC/DC |
| Состояние "Выключено" |
< 10 V AC/DC |
| Потребляемая мощность |
не более 3 VA |
| Метод управления тиристорами |
коммутация при переходе через ноль |
| Ток утечки |
5 мА |
| Время отклика |
8.3 мС (60 Гц) |
| Защита от перегрева |
Выкл. свыше 120 °С, перезапуск ниже 110 °С |
| Предельный импульс напряжения |
2 кВ (EN61000-4-4) |
| Диэлектрическая прочность |
4 кВ среднеквадр. знач. (EN60950 / VDE0805) |
| Прочность изоляции |
100 МОм / 500 VDC (EN60950 / VDE0805) |
| Условия окружающей среды |
-40 °C ~ +80 °C; 35- 85 % отн. влажности |
Как определить необходимость радиатора и вентилятора охлаждения для серии ESR
| Фактический линейный ток нагрузки (среднее значение) |
Радиатор |
Вентилятор (80x80 мм) |
Расчет линейного тока нагрузки |
| IL < 5 A/c |
не требуется |
не требуется |
IL=W/√3 * VL * cos φ)
W - мощность нагрузки (Вт)
VL - линейное напряжение (В)
cos φ - коэффициент мощности
|
| IL < 25 A/c |
HS-ESR-100 |
не требуется |
| IL > 25 A/c |
HS-ESR-100 |
требуется |
Серия HPR DC ~ AC, однофазные стандартные и повышенного напряжения
(номинальный ток указан для резистивной нагрузки)
| Тип |
Стандартный |
Повышенного напряжения |
| Модель |
HPR-60DA |
HPR-80DA |
HPR-100DA |
HPR-60DA-H |
HPR-80DA-H |
HPR-100DA-H |
| Номинальный ток нагрузки |
60 A |
80 A |
100 A |
60 A |
80 A |
100 A |
| I2t для предохранителей |
1800 A2s |
3200 A2s |
7200 A2s |
1800 A2s |
3200 A2s |
7200 A2s |
| Макс. кратковрем. ток |
850 A |
1200 A |
1750 A |
850 A |
1200 A |
1750 A |
| Пиковое напряжение |
1200 VAC |
1200 VAC |
| Диапазон напряжения нагрузки |
24-380 VAC |
24-550 VAC |
Общая спецификация
| Управляющее напряжение "Включено" |
4-32 VDC |
| Состояние "Выключено" |
< 3.0 VDC |
| Потребляемый ток |
не более 30 мА |
| Метод управления тиристорами |
коммутация при переходе через ноль |
| Ток утечки |
5 мА |
| Время отклика |
8.3 мС (60 Гц) |
| Защита от перегрева |
Выкл. свыше 120 °С, перезапуск ниже 110 °С |
| Предельный импульс напряжения |
2 кВ (EN61000-4-4) |
| Диэлектрическая прочность |
4 кВ среднеквадр. знач. (EN60950 / VDE0805) |
| Прочность изоляции |
100 МОм / 500 VDC (EN60950 / VDE0805) |
| Условия окружающей среды |
-40 °C ~ +80 °C; 35- 85 % отн. влажности |
| Габаритные размеры |
Диаграмма подключения |
| HPR-xxDA / HPR-xxDA-H |
HPR-xxx+HeatSink (HS-ESR-100)+Fan |
 |
 |
|
 |
Серия HPR AC ~ AC, однофазные стандартные и повышенного напряжения
(номинальный ток указан для резистивной нагрузки)
| Тип |
Стандартный |
Повышенного напряжения |
| Модель |
HPR-60AA |
HPR-80AA |
HPR-100AA |
HPR-60AA-H |
HPR-80AA-H |
HPR-100AA-H |
| Номинальный ток нагрузки |
60 A |
80 A |
100 A |
60 A |
80 A |
100 A |
| I2t для предохранителей |
1800 A2s |
3200 A2s |
7200 A2s |
1800 A2s |
3200 A2s |
7200 A2s |
| Предохранитель |
63 A / 600 VAC |
80 A / 600 VAC |
100 A / 600 VAC |
63 A / 600 VAC |
80 A / 600 VAC |
100 A / 600 VAC |
| Макс. кратковрем. ток |
850 A |
1200 A |
1750 A |
850 A |
1200 A |
1750 A |
| Пиковое напряжение |
1200 VAC |
1200 VAC |
| Диапазон напряжения нагрузки |
24-380 VAC |
24-550 VAC |
Общая спецификация
| Управляющее напряжение "Включено" |
20-265 V AC/DC |
| Состояние "Выключено" |
< 10 V AC/DC |
| Потребляемый ток |
не более 3 VA |
| Метод управления тиристорами |
коммутация при переходе через ноль |
| Ток утечки |
5 мА |
| Время отклика |
8.3 мС (60 Гц) |
| Защита от перегрева |
Выкл. свыше 120 °С, перезапуск ниже 110 °С |
| Предельный импульс напряжения |
2 кВ (EN61000-4-4) |
| Диэлектрическая прочность |
4 кВ среднеквадр. знач. (EN60950 / VDE0805) |
| Прочность изоляции |
100 МОм / 500 VDC (EN60950 / VDE0805) |
| Условия окружающей среды |
-40 °C ~ +80 °C; 35- 85 % отн. влажности |
| Габаритные размеры |
Диаграмма подключения |
| HPR-xxAA / HPR-xxAA-H |
HPR-xxx+HeatSink (HS-ESR-100)+Fan |
 |
 |
|
 |
Как определить необходимость радиатора и вентилятора охлаждения для серии HPR
| Фактический линейный ток нагрузки (среднее значение) |
Радиатор |
Вентилятор |
| IL < 5 А/с |
не требуется |
не требуется |
| IL < 12 А/с |
HS-50H |
не требуется |
| IL < 25 А/с |
HS-ESR-60 |
не требуется |
| IL > 25 А/с |
HS-ESR-60 |
требуется |
Радиатор HS-50H
Серия ESR DC ~ AC, трехфазные стандартные и повышенного напряжения
(номинальный ток указан для резистивной нагрузки)
| Тип |
Стандартный |
| Модель |
ESR-25DA |
ESR-40DA |
ESR-60DA |
ESR-80DA |
ESR-100DA |
| Номинальный ток нагрузки |
25 А |
40 А |
60 А |
80 А |
100 А |
| I2t для предохранителей |
259 A2s |
664 A2s |
1800 A2s |
3200 A2s |
7200 A2s |
| Макс. кратковрем. ток |
275 A |
410 A |
850 A |
1200 A |
1750 A |
| Пиковое напряжение |
1200 VAC |
| Диапазон напряжения нагрузки |
24-380 VAC |
| Тип |
Повышенного напряжения |
| Модель |
ESR-25DA-H |
ESR-40DA-H |
ESR-60DA-H |
ESR-80DA-H |
ESR-100DA-H |
| Номинальный ток нагрузки |
25 А |
40 А |
60 А |
80 А |
100 А |
| I2t для предохранителей |
259 A2s |
664 A2s |
1800 A2s |
3200 A2s |
7200 A2s |
| Макс. кратковрем. ток |
275 A |
410 A |
850 A |
1200 A |
1750 A |
| Пиковое напряжение |
1200 VAC |
| Диапазон напряжения нагрузки |
90-480 VAC |
Общая спецификация
| Управляющее напряжение "Включено" |
4-32 VDC |
| Состояние "Выключено" |
< 3.0 VDC |
| Потребляемый ток |
не более 30 мА |
| Метод управления тиристорами |
коммутация при переходе через ноль |
| Ток утечки |
5 мА |
| Время отклика |
8.3 мС (60 Гц) |
| Защита от перегрева |
Выкл. свыше 120 °С, перезапуск ниже 110 °С |
| Предельный импульс напряжения |
2 кВ (EN61000-4-4) |
| Диэлектрическая прочность |
4 кВ среднеквадр. знач. (EN60950 / VDE0805) |
| Прочность изоляции |
100 МОм / 500 VDC (EN60950 / VDE0805) |
| Условия окружающей среды |
-40 °C ~ +80 °C; 35- 85 % отн. влажности |
| Габаритные размеры |
Диаграмма подключения |
| ESR-xxDA / ESR-xxDA-H |
ESR-xxx+HeatSink (HS-ESR-100)+Fan |
 |
 |
|
 |
Серия ESR+ DC ~ AC, трехфазные стандартные и повышенного напряжения
| Тип |
Стандартный |
| Модель |
ESR-40DA+ |
ESR-60DA+ |
ESR-80DA+ |
ESR-100DA+ |
| Номинальный ток нагрузки |
40 А |
60 А |
