Фазоуказівник І517М (І517) И517М ( И517 )

Фазопокажчик А5001 (далі - Фазопокажчик) призначений для визначення і індикації порядку чергування фаз, обривів і перекосів фаз в трифазних ланцюгах змінного струму.

ОСНОВНІ ТЕХНІЧНІ ДАНІ І ХАРАКТЕРИСТИКИ


• Фазопокажчик забезпечує визначення порядку чергування фаз при частоті від 40 до 100 Гц (для частоти 400 Гц модифікація А5001.400) при напрузі від 50 до 600 В.
• Час безперервної роботи фазопокажчика не обмежений.
• Потужність, споживана фазопокажчиком, не перевищує 7 ВА при напрузі 220 В і частоті 50 Гц.
• Фазопокажчик забезпечує визначення порядку чергування фаз при довільному положенні в просторі.

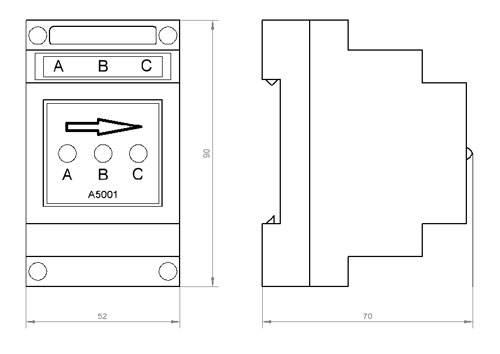

• Габаритні розміри фазопокажчика не перевищують 52x90x70 мм.
• Фазопокажчик - відновлюваний, ремонтований виріб. Середній термін служби фазопокажчика до граничного стану не менше 12 років.
• Маса фазопокажчика не перевищує 0,12 кг

• Фазопокажчик виконаний в пластмасовому корпусі з можливістю рейкового кріплення. Підключення до трифазної мережі здійснюється за допомогою клемного з'єднувача.
• На кришці фазопокажчика розташовано три світлодіодних індикатора (СДІ) - «А», «В», «С», які використовуються для визначення чергування фаз, обривів або перекосу фаз.
• При послідовному включенні СДІ «А», «В», «С» (в напрямку стрілки на кришці фазопокажчика) порядок чергування фаз відповідає позначенням затискачів.
• При послідовному включенні СДІ «С», «В», «А» (в напрямку, протилежному до зазначеного стрілкою на кришці фазо-покажчика) порядок чергування фаз протилежний позначенням затискачів.
• Постійне включення СДІ «А» або «В» або «С» відбувається за відсутності (обриві) сигналів в каналах фази А, В і С відповідно.
• Послідовне включення СДІ «А», «В» відповідає спотвореним сигналам фаз А і В (зміщення по фазі або замикання фаз А і В). Аналогічно послідовне включення СДІ «В», «С» відповідає спотвореним сигналам фаз В і С, послідовне включення СДІ «А», «С» відповідає спотвореним сигналам фаз А і С.
